Nuestros intercambiadores de calor a placas son dispositivos de última generación que utilizan placas metálicas para maximizar la transferencia de calor entre dos líquidos diferentes sin mezclarse entre sí.

La eficiencia y el rendimiento de nuestros intercambiadores de calor a placas son incomparables gracias a su diseño y a la utilización de tecnología de vanguardia en su fabricación.

Estos intercambiadores son ideales para su uso en sistemas de calefacción, refrigeración e industriales.

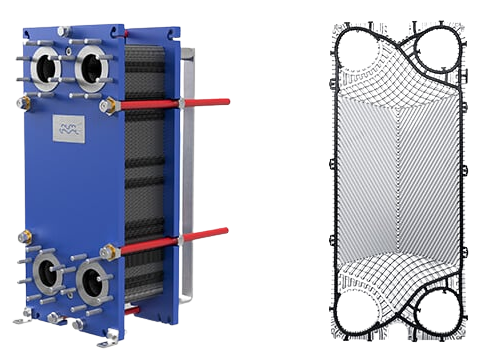

Aplicaciones comunes de los Intercambiadores de placas con empaques

• Sistemas de calefacción, aire acondicionado
• Procesos alimentarios, farmacéuticos
• Agua caliente, aceites, soluciones químicas suaves
• Donde se requiere limpieza frecuente o modificar capacidad

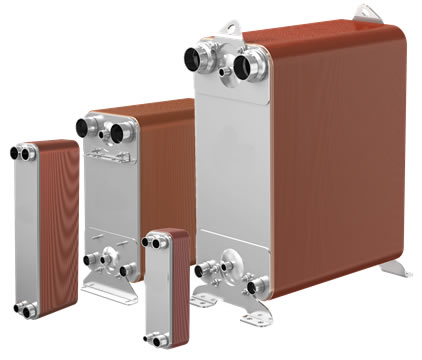

Diseñados especialmente para trabajar con amoniaco, suelen ser semisoldados o totalmente soldados, con materiales resistentes y sellos seguros para evitar fugas, usados en refrigeración industrial.

Principales diferencias

1. Construcción y sellado
   • De empaques: Placas unidas por juntas de goma/elastómero, desmontables completamente.
   • Para amoníaco: Generalmente semisoldados o totalmente soldados; un lado va sellado por soldadura, el otro con junta especial, para evitar fugas de este fluido peligroso .

2. Presión y temperatura
   • De empaques: Hasta ~25 bar y 200 °C; limitados por la resistencia de la junta.
   • Para amoníaco: Soportan hasta 30 bar y 250 °C; más resistentes por su estructura soldada .

3. Materiales
   • De empaques: Acero inoxidable, titanio; juntas de NBR, EPDM, Viton.
   • Para amoníaco: Acero inoxidable 316L, aleaciones especiales; sin cobre ni latón (el amoníaco los corroe) y juntas compatibles químicamente .

4. Mantenimiento
   • De empaques: Fácil de abrir, limpiar, cambiar placas o juntas.
   • Para amoníaco: Solo se puede acceder por un lado; limpieza más compleja; reparaciones limitadas .

5. Seguridad
   • De empaques: Riesgo de fuga por desgaste de juntas.
   • Para amoníaco: Diseño de doble barrera y cierre hermético, minimiza fugas tóxicas o inflamables .

Aplicaciones comunes de los Equipos de placas para amoníaco:

• Refrigeración industrial: cámaras frigoríficas, plantas de procesamiento
• Sistemas de frío comercial y almacenamiento
• Plantas químicas y petroquímicas
• Bombas de calor industriales con amoníaco como refrigerante

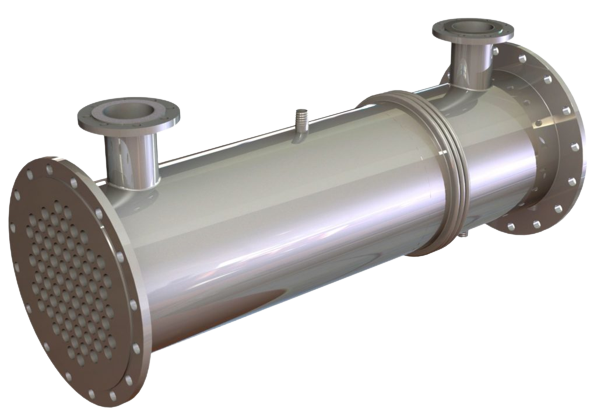

Amplia selección de materiales de alta calidad, desde latón hasta acero inoxidable 316 y acero al carbono. Los tubos interiores están disponibles en cobre, 90/10 Cu-Ni y acero inoxidable 316, en configuraciones de 1, 2 y 4 pasos, con áreas de transferencia de calor de hasta 23 m². También ofrecemos modelos de haz de tubos tipo «U» con 2, 4 y 6 pasos para cubrir áreas de hasta 176 m².

El elemento crítico que asegura la estanqueidad y evita la mezcla de fluidos. Fabricadas con compuestos de alto rendimiento químico y térmico.

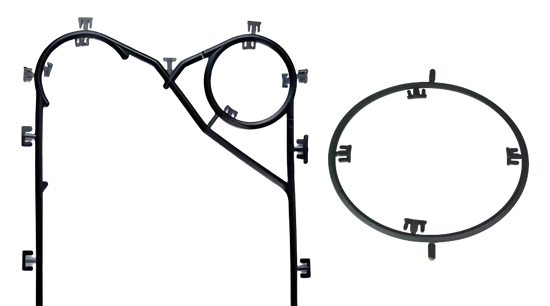

• Vista de perfil: Junta completa con canales de encastre y diseño de laberinto para doble sellado.
• Detalle de materiales: Muestra de colores según material (Azul EPDM, Negro Nitrilo, Verde/Amarillo Vitón).
• Sistemas de fijación: Tipo Clip-on (presión), Tipo Pegado (ranura profunda), Tipo Gancho.
• Estado nuevo vs usado: Comparativa visual de una junta nueva elástica contra una degradada por temperatura o uso.

Características Técnicas y Materiales

Seleccionamos el material exacto según tu fluido y temperatura de operación:

• EPDM (Monómero de Etileno Propileno) – Color estándar: Azul o Negro
  • Uso: Agua caliente, vapor, agua de mar, soluciones acuosas, lácteos, jugos, bebidas, glicol.
  • Rango: -40 °C hasta +160 °C (hasta 180 °C versión especial).
  • Aprobación: FDA / U.S. Pharmacopeia para uso alimentario y farmacéutico.

• NBR / Nitrilo (Caucho de Acrilonitrilo) – Color estándar: Negro
  • Uso: Aceites minerales, combustibles, hidrocarburos, grasas, refrigerantes, fluidos industriales.
  • Rango: -20 °C hasta +135 °C.
  • Resistencia: Excelente a la hinchazón por aceite.

• FKM / Vitón / Caucho Fluorado – Color estándar: Verde, Marrón o Negro
  • Uso: Químicos agresivos, ácidos, disolventes, hidrocarburos aromáticos, altas temperaturas, fluidos de proceso severos.
  • Rango: -10 °C hasta +180 °C (versiones especiales hasta 220 °C).
  • Durabilidad: Máxima resistencia al envejecimiento térmico y químico.

• HNBR (Nitrilo Hidrogenado) – Color estándar: Amarillo o Verde
  • Uso: Limpiezas químicas agresivas, soluciones cáusticas, amoniaco, procesos con altos ciclos de limpieza.
  • Rango: -30 °C hasta +160 °C.
  • Ventaja: Combina resistencia mecánica y química superior al NBR estándar.

• Silicona – Color estándar: Transparente o Rojo
  • Uso: Procesos especiales, aire, gases secos, aplicaciones farmacéuticas puras.
  • Rango: -60 °C hasta +200 °C.

• Butilo / IIR – Color estándar: Negro
  • Uso: Ácidos fuertes, químicos corrosivos que degradan otros materiales.

Marcas y Modelos Compatibles

Suministramos empaques con el corte exacto y sistema de fijación para todas estas líneas:

• Alfa Laval
  • M3, M6, M10, M15, M20, M30, TL6, TL10, TS20, T20, T25, P25, P32, AQ3, AQ6
• GEA / Ahlborn
  • VT04, VT10, VT20, VT40, VT80, VT250, NT50, NT100, NT250, DT50, DT200
• APV / SPX
  • H17, J06, J09, J18, J28, R5, R6, R10, R14, R23, SR2, SR6, SR10
• Sondex
  • S4A, S7, S9, S14, S18, S21, S22, S31, S42, S62
•  Tranter
  • GC-8, GC-12, GC-16, GC-24, G-50, G-108, GP-500
• Funke
  • FP04, FP08, FP10, FP14, FP19, FP22, FP31, FP40
• OUDUN
  • OD04, OD06, OD08, OD10, OD12, OD15, OD20, OD25, OD30, OD50, OD-M, BR, BHBR, BQ

Pieza fundamental para la eficiencia del equipo, diseñadas con ondulaciones especiales para maximizar la transferencia de calor y generar turbulencia.

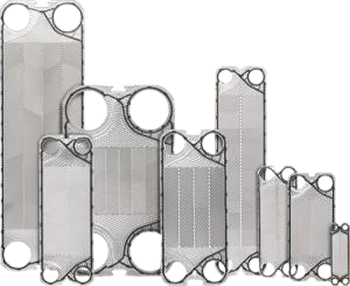

• Vista General: Placa completa con ondulaciones en forma de pezón o herradura, orificios de conexión y zona de encastre.
• Detalle de Superficie: Textura de las ondulaciones, pulido de alta precisión y canales de flujo optimizados.
• Materiales Disponibles: Láminas de acero inoxidable, titanio y aleaciones especiales listas para estampado.
• Comparativa: Diferentes tipos de placas según el proceso (para alta presión, alta eficiencia o baja caída de presión).

Características Técnicas

• Materiales de fabricación:
  • Acero Inoxidable AISI 304 / 304L (Uso general, agua, alimentos)
  • Acero Inoxidable AISI 316 / 316L (Químicos, salmueras, mayor resistencia)
  • Titanio Grado 1 y Grado 2 (Aplicaciones marinas, sal, cloro)
  • Hastelloy C-276 / C-22 (Químicos agresivos, ácidos fuertes)
  • Aleación 254 SMO (Altas temperaturas y entornos corrosivos)
• Acabado: Estampado de precisión, sin imperfecciones, bordes pulidos.
• Espesores estándar: 0.4 mm, 0.5 mm, 0.6 mm, 0.7 mm, 0.8 mm y 1.0 mm.
• Normativa: Cumplen norma NB/T 47004-2009 y normas de calidad alimentaria.

Marcas y Modelos Compatibles

Suministramos placas intercambiables y originales para los siguientes equipos:

• Alfa Laval
  • Modelos: M3, M6, M10, M15, M20, M30, MX25, MX30, TL6, TL10, TS6, TS20, T25, P25, P32, P36, P41, AQ3, AQ6, AL6, AL12
• GEA / Ahlborn
  • Modelos: VT04, VT10, VT20, VT40, VT80, VT250, NT50, NT100, NT250, NT500, DT50, DT100, DT200
• APV / SPX
  • Modelos: H17, J06, J09, J18, J28, R5, R6, R10, R14, R23, R compacto, SR2, SR6, SR10, SR14
• Sondex
  • Modelos: S4A, S7, S9, S14, S18, S21, S22, S31, S37, S42, S62, S81
• Tranter / Superchanger
  • Modelos: GC-8, GC-12, GC-16, GC-24, GC-26, G-46, G-50, G-68, G-108, GP-200, GP-500
• Funke
  • Modelos: FP04, FP08, FP10, FP14, FP19, FP22, FP31, FP40, FP50, FP70
• Hisaka
  • Modelos: RX-06, RX-10, RX-13, RX-19, RX-30, SX-12, SX-18, UX-10, UX-40
• OUDUN
  • Modelos: OD04, OD06, OD08, OD10, OD12, OD15, OD20, OD25, OD30, OD50, OD-M, BR, BHBR, BQ

Y más marcas: Kelvion, Vicarb, Schmidt, Heatmaster, etc.

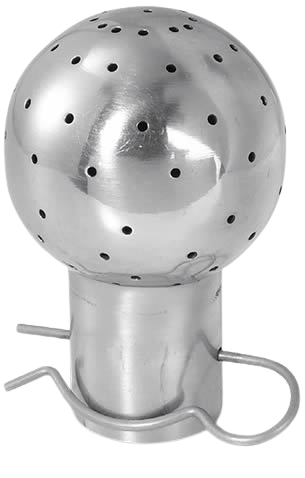

Contamos con una gran variedad de equipos para distintos tipos de procesos en la industria alimenticia, química, entre otras.
Al igual que trabajamos con marcas reconocidas como Tetra Pak® para garantizar la calidad y la mejor atención por nuestra parte para el mantenimiento preventivo de los mismos.

Placas, Empaques y Piezas Originales / Equivalentes de Alta Calidad

En Transfer Thermodynamik Solutions suministramos refacciones para todas las marcas líderes del mercado. Todas nuestras piezas cumplen con las normas internacionales y garantizan el mismo rendimiento y ajuste que el equipo original.

Complementa tu inventario con todas las piezas necesarias para el mantenimiento completo:

1. Pernos de Apriete: Acero al carbón cincado o Acero Inoxidable 316, con tuercas y rondanas, medidas métricas estándar y largas.
2. Varillas Guía: Barras lisas de acero inoxidable para alineación de placas, con recubrimiento antidesgaste.
3. Rodamientos y Ruedas: Para placa móvil, facilita el deslizamiento al abrir y cerrar el equipo.

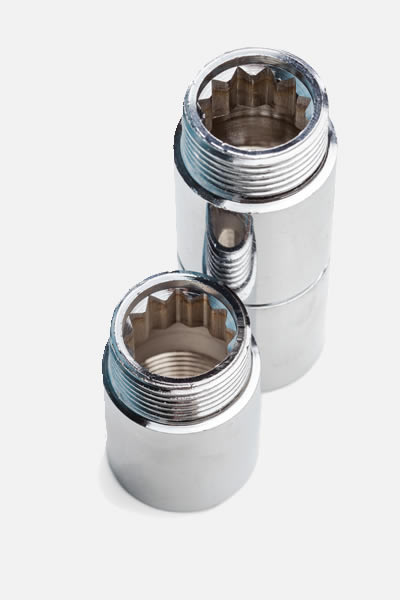

4. Bridas y Conexiones: Acero al carbón, inoxidable o con recubrimiento de caucho para adaptarse a tuberías.
5. Soportes y Estructuras: Bases de reemplazo, marcos y elementos estructurales.

¿Necesitas una refacción específica?

Solo indícanos:

1. Marca y Modelo del equipo
2. Número de serie o año de fabricación
3. Tipo de fluido y temperatura de trabajo

¡Entregamos en toda la República Mexicana!
